Variateur de vitesse CFW11 : le variateur ultime WEG

Conçu pour fonctionner sur des cycles d’utilisation normaux ou intensifs, ce variateur de vitesse permet de répondre à une large gamme d’applications. Son alimentation peut être monophasée ou triphasée.



Dotée d’une technologie de pointe pour le contrôle des moteurs électriques à induction triphasés et des moteurs synchrones à aimants permanents, la gamme CFW11 permet une augmentation des performances pour les systèmes d’entraînement les plus complexes.



Il existe une multitude de raisons d’utiliser un variateur de vitesse. Conçu pour un usage industriel, le CFW11 présente de nombreuses innovations apportant des avantages significatifs aux clients notamment pour sa simplicité d’installation et de fonctionnement à l’aide du Plug-and-Play permettant une installation simple et rapide de ses accessoires.

Caractéristiques principales

Alimentation monophasée ou triphasée : 230V / 400V / 690V
Puissance : 0,25 à 630 kW



Idéal pour les applications complexes



  • Filtre RFI intégré (déconnectable)
  • Module STO
  • Inclut les fonctions Soft PLC
  • Modules métiers disponibles (levage, pétrole, …)
  • Inducteurs intégrés sur le lien CC
  • Faible encombrement
  • Port USB intégré
  • Système de refroidissement intelligent
  • Plusieurs protocoles de communication disponibles (Modbus-RTU, Modbus-TCP, Profibus-DP-V1, DeviceNet, CANopen, EtherNet/IP, EtherCAT, PROFINET-IO et BACnet)
  • Versions intégrées en armoire : standard, compacte, modulable

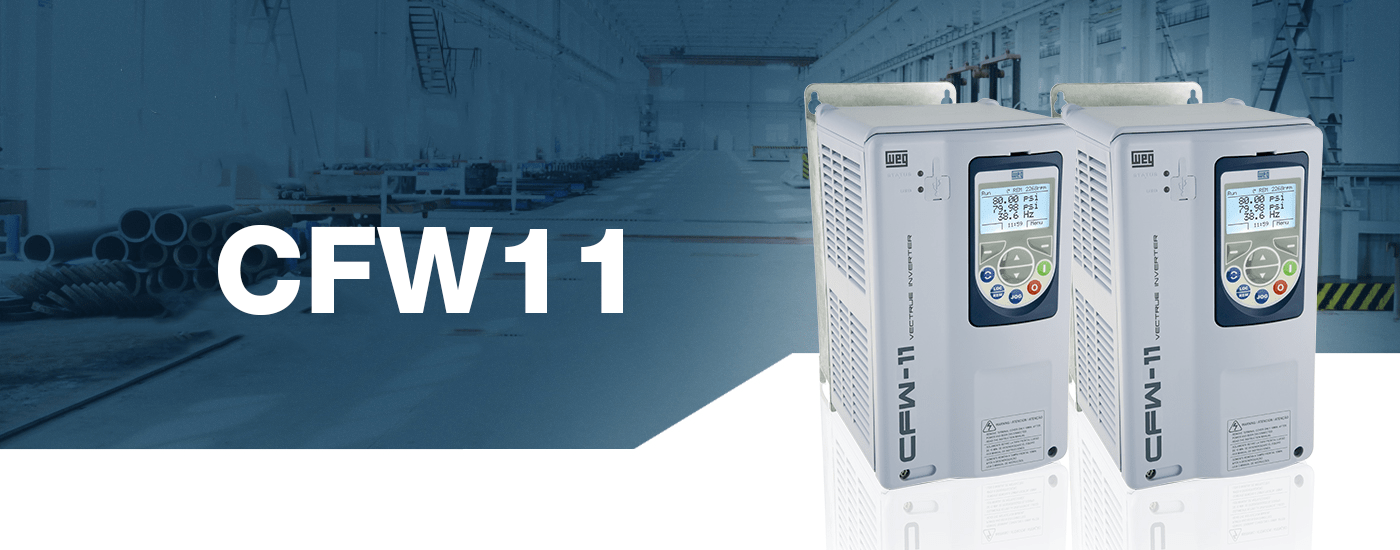

CFW11 WEG

Technologie Vectrue®

Le contrôle V/F est linéaire et réglable, VVW (Voltage Vector WEG) et contrôle vectoriel sont disponibles sur le variateur CFW11.  Il dispose de deux types de contrôle vectoriel : contrôle vectoriel sans capteur et en boucle fermée (interface codeur requise). Le contrôle vectoriel sans capteur permet un couple élevé et une réponse rapide en boucle ouverte, même à basse vitesse.



La fonction d’auto-adaptation règle le contrôle vectoriel ou VVW en fonction du moteur et de la charge de l’application utilisée. Grâce à la commande V/F réglable, il est possible, par exemple, d’ajuster une courbe V/F quadratique ce qui permet de réaliser des économies d’énergie pour les charges à couple quadratique (ex. : pompes centrifuges et ventilateurs).

Freinage optimal®

Le variateur CFW11 est adapté pour des applications impliquant des charges à inertie élevée, lorsqu’une décélération de courte durée est appliquée, une grande quantité d’énergie revient du moteur au VFD. Pour gérer cette énergie, les VFD traditionnels doivent la dissiper sous forme de chaleur dans des résistances de puissance. Ces résistances sont généralement de grande taille et certains critères d’installation doivent être pris en compte en raison de leur dissipation thermique.



Comme alternative à l’utilisation de résistances de freinage, le CFW11 dispose d’une méthode de freinage spéciale en mode de contrôle vectoriel appelée Optimal Braking®. Cette innovation délivre un couple de freinage performant sans nécessiter de résistance de freinage.

Fonction SoftPLC

Il s’agit d’une ressource qui fournit des fonctionnalités PLC au CFW11 sans l’ajout d’accessoires. Elle apporte de la flexibilité au produit, permettant à l’utilisateur de créer son propre logiciel applicatif (programme utilisateur).


Les principales caractéristiques du SoftPLC sont :

  • Programmation en langage Ladder à l’aide du logiciel WLP,
  • L’accès à tous les paramètres et E/S du VFD,
  • PLC configurable, blocs mathématiques et de contrôle,
  • Téléchargement, chargement et surveillance en ligne du logiciel applicatif via une connexion USB
  • Un stockage de l’application utilisateur dans le module de mémoire flash CFW11,
  • Une capacité mémoire de 15 Ko pour le stockage des applications utilisateur.
  •

Applications

Sa vaste gamme de fonctions, sa facilité de configuration, d’installation et d’utilisation ainsi que les versions intégrées en armoire rendent le CFW11 adapté aux applications dans différents secteurs de l’industrie, dont :



  • Pompes et ventilateurs
  • Compresseurs
  • Commande multi pompe
  • Levage de charge
  • Constructeurs de machines et procédés en général
  • Papier et cellulose
  • Bois
  • Ciment
  • Exploitation minière
  • Pétrochimie ou chimie
  • Aciérie
  • Métallurgie
  • Réfrigération
  • Sucre et alcool
  •
